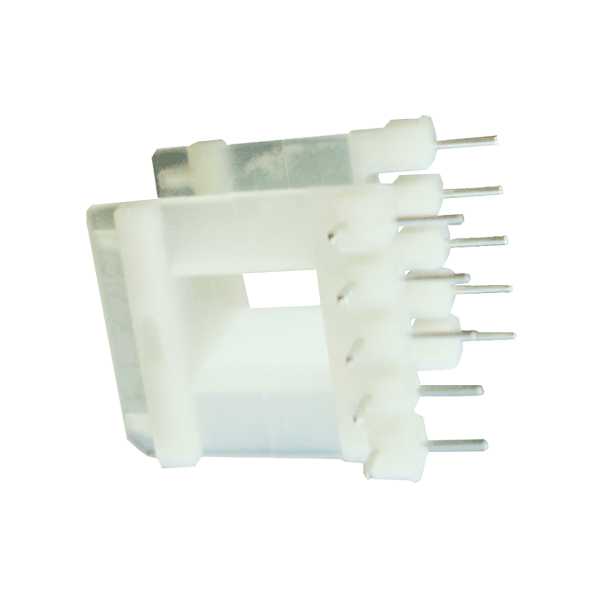

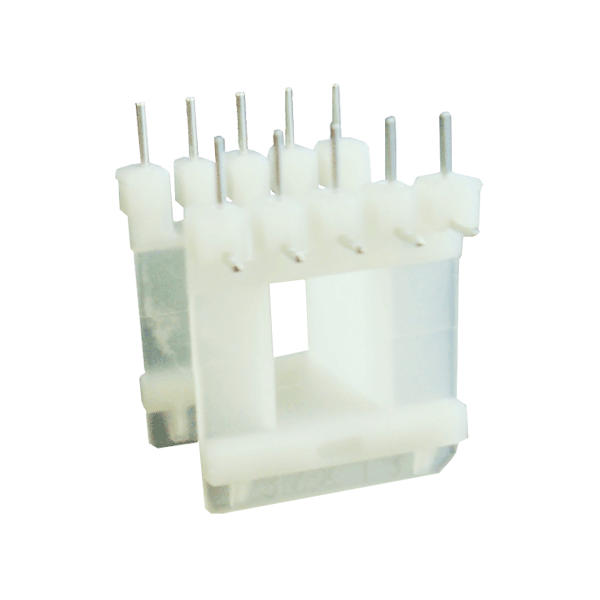

EI 37x10(10x10) c/pines
El carrete, es fabricado con Poliamida 66 con fibra de vidrio (PRYDE 011080). Otros materiales ó según diseños especiales pueden fabricarse a pedido. Los carretes con pines permiten su conexión a placas de circuitos impresos (PCB).
Material pines: Alambre de aleación CuSn6 (Den. según CDA UNS 519), y recubierto superficialmente con Estaño Sn100.
Este carrete es compatible con el ferrite E34/14/9 (EE34-10)

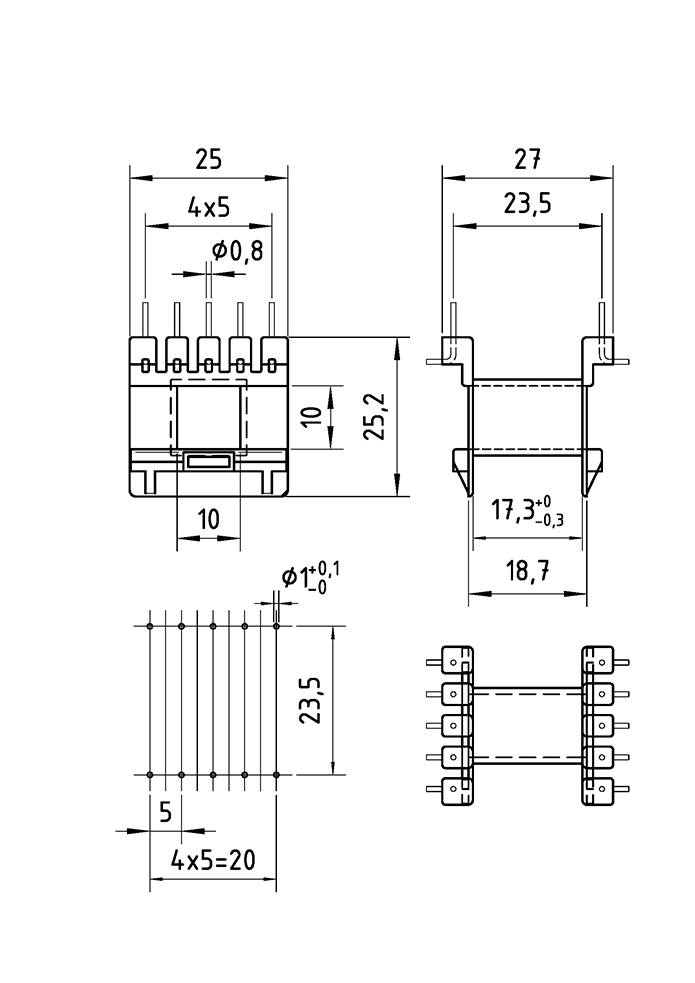

Las medidas están expresadas en mm.
Ver Diagrama
| Variantes de este producto | Cod. |
|---|---|
| Producto sin variantes | - |
Tabla de Cálculos por Kilo para Núcleos de Ac Si GNO.
Espesor 0,5 mm | Esmaltado en ambas caras.
|
Medida carrete |
Peso de Núcleo en Kgs |
| 10 | 0,053 |
Accesorios acordes al presente artículo
| Altura Área Bobinado [mm] |
Cinta de Poliéster |
Cinta de Papel |
| 17,7 | 418096 | 418092 |
Tipos de Embalajes Aptos para Transporte s/Normas
| Caja P81 [AxBxH] 50x35x35 cms Vol: 0,061 m3 |
Caja P82 [AxBxH] 34x31x23 cms Vol: 0,024 m3 |
Caja P83 [AxBxH] 36x27x10 cms Vol: 0,01 m3 |
Bolsa Medida variable |
Cantidad [unidades] |
Peso Neto [Kg] |
Peso Bruto [Kg] |
| X | 300 | 1,500 | 1,735 |
