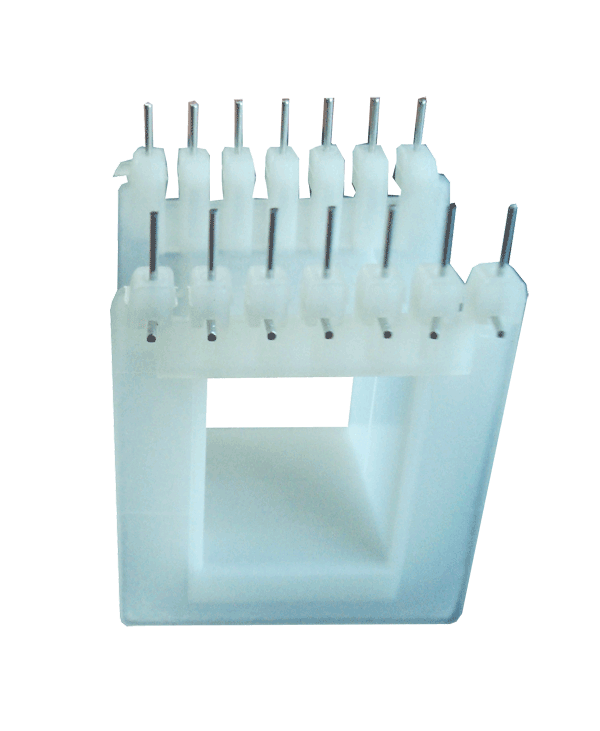

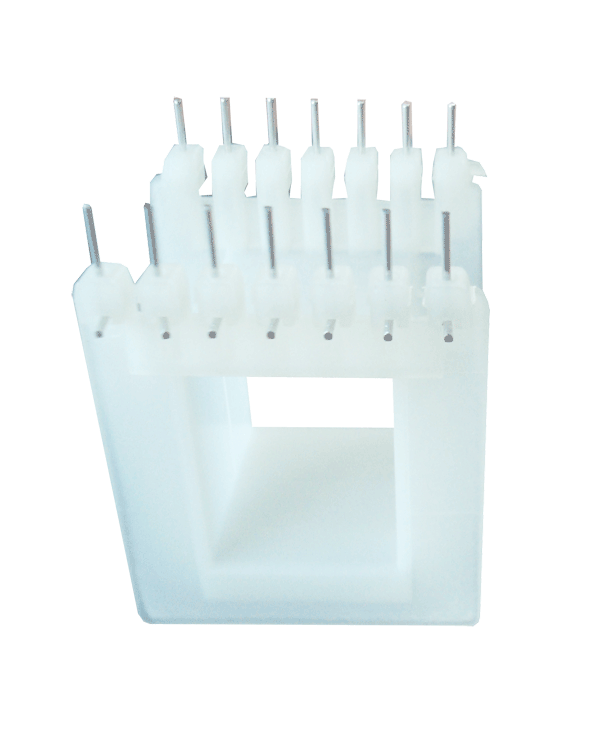

EI 75x44(19x44) c/pines
El carrete, es fabricado con Poliamida 66 reforzado con fibra de vidrio (PRYDE 023080).
Otros materiales ó según diseños especiales pueden fabricarse a pedido.
Los carretes con pines permiten su conexión a placas de circuitos impresos (PCB).
Material Pines : Alambre de aleación CuSn6 ( Den. según CDA UNS 519 ), y recubierto superficialmente con Estaño Sn100.

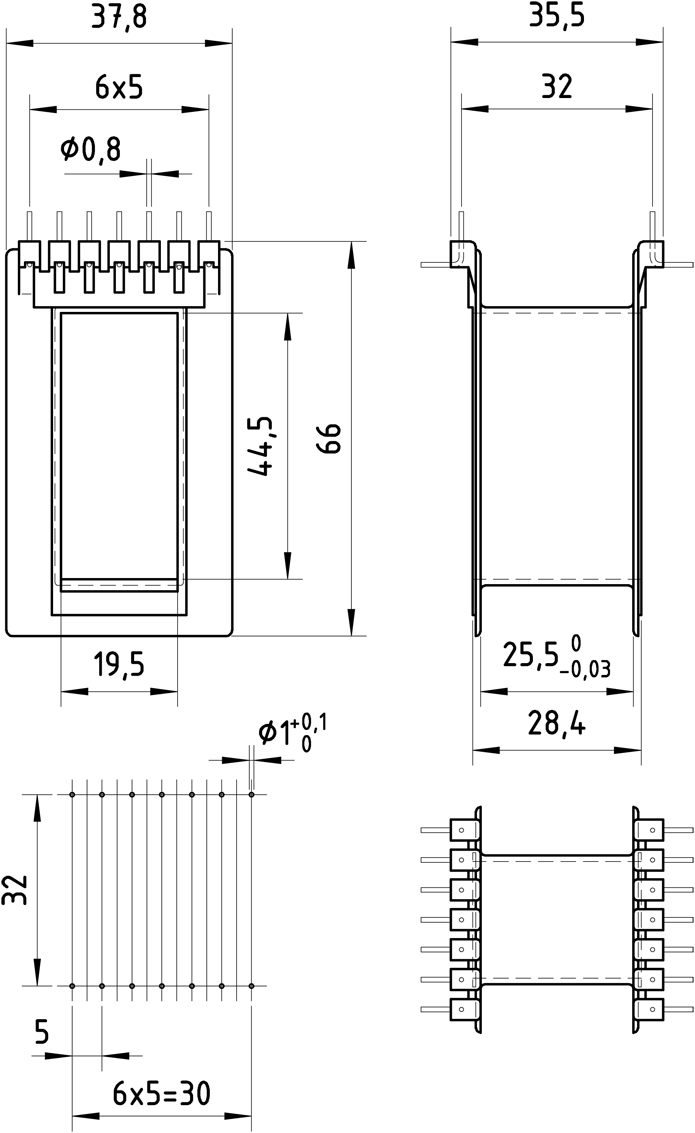

Las medidas están expresadas en mm.
Ver Diagrama| Variantes de este producto | Cod. |
|---|
Tabla de Cálculos por Kilo para Núcleos de Ac Si GNO.
Espesor : 0,5 mm // Esmaltado en ambas caras.
|
Medida Carrete [mm] |
Peso Núcleo [kg] |
|
44,5 |
0,72 |
Accesorios acordes al presente artículo
|
Altura bobinado [mm] |
Cinta Poliester |
Cinta Papel |
|
25,5 |
426092 |
426096 |
|
Long. Tornillo L [mm] |
Ø tornillo |
Código Tornillo |
|
51 |
W5/32" |
603062 |
|
Ø Buje |
Código Buje |
|
W5/32" |
343021 |
|
Caja P81 |
Caja P82 |
Caja P83 |
Bolsa Medida Variable |
Cant. [un] |
Peso Neto [kg] |
Peso Bruto [kg] |
|
X |
|
|
|
xx |
xx |
xx |
