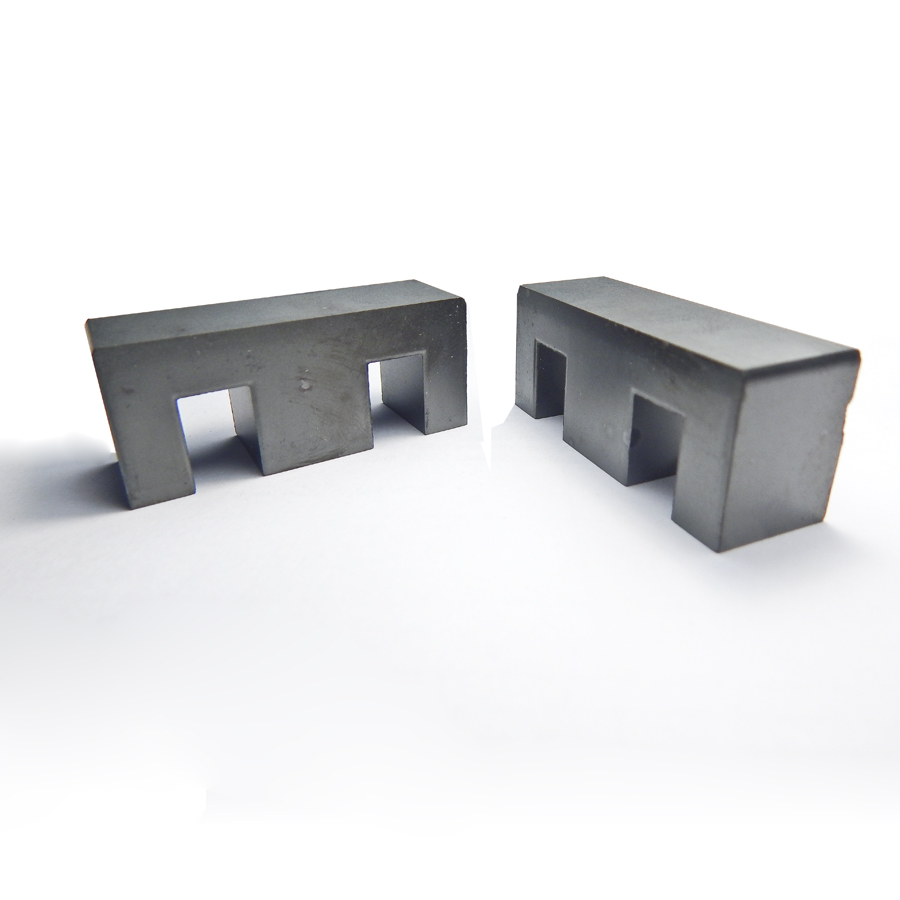

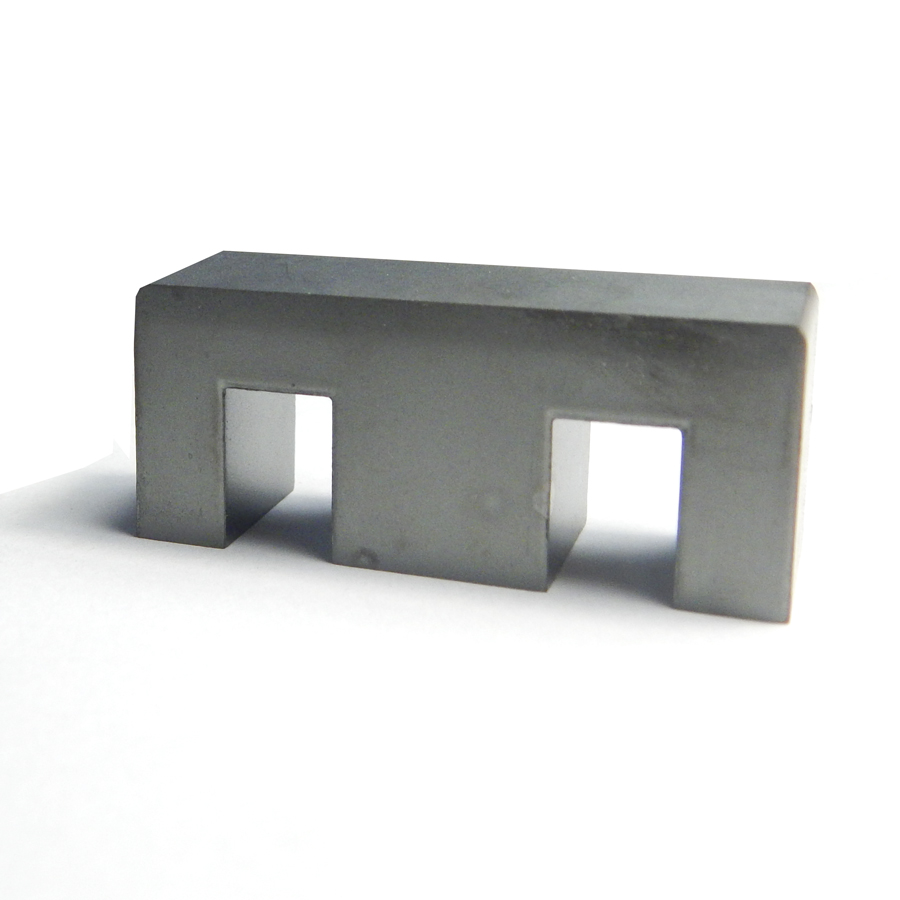

Ferrite Núcleo E 34/14/9
COD: E34149
Los valores expresados debajo, corresponden a un set de dos piezas sin gap. Sin embargo los ferrites tipo E, son suministrados por unidad.
le [Longitud de la Trayectoria Magnética] = 80,7 mm
Ae [Sección Transversal Magnética Efectiva] = 100,0 mm2
Amin [Sección de Conductor Mínimo] = 100,0 mm2
Ve [Volumen Magnético Efectivo] = 8071 mm3
Peso = 36,0 g/set
Material : CF139
Al [nH] [Factor de Inductancia] = 2650 +30%/-20% (1,0 mT; 1,0 Khz; 25°C)
Bmax [mT] [Densidad de Flujo ] > (250 A/m; 16 Khz; 100°C)
Pv [W/set] [Pérdida de Potencia] ≤ 0,81 (100 mT; 100 Khz; 100°C)
Pv [W/set] [Pérdida de Potencia] ≤ 0,81 (100 mT; 100 Khz; 100°C)

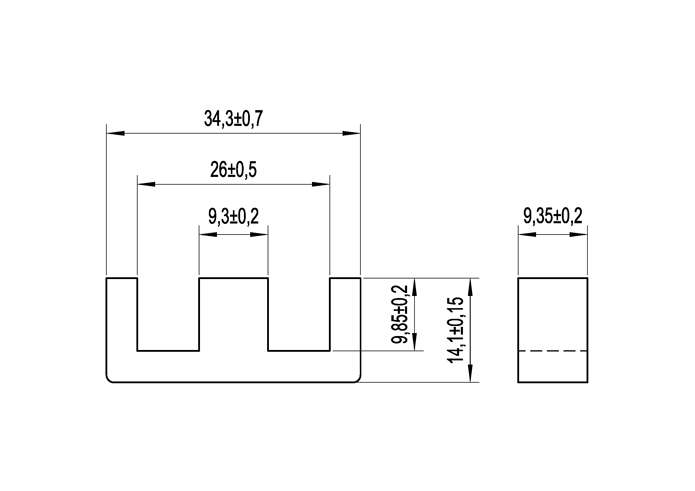

-Ver Plano en Solapa-
El núcleo puede suministrarse con diferentes valores de gap.
Por favor consulte por valores disponibles.
