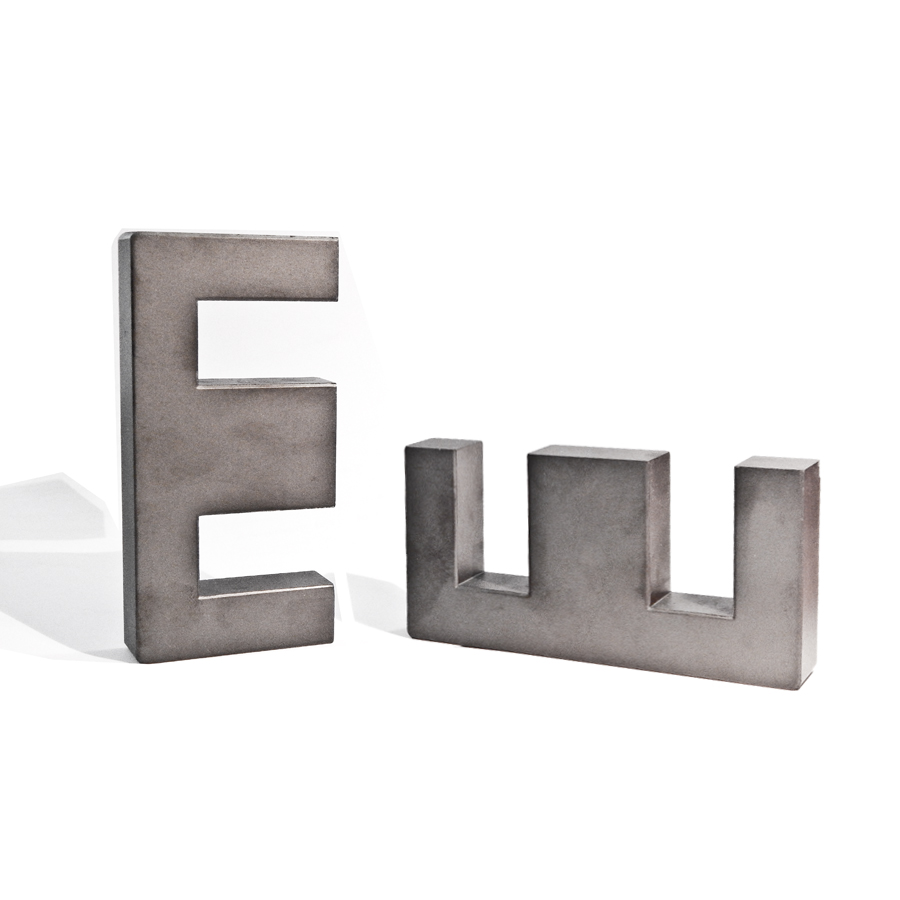

Los valores expresados debajo, corresponden a un set de dos piezas sin gap. Sin embargo los ferrites tipo E, son suministrados por unidad.

le [Longitud de la Trayectoria Magnética] = 185,1 mm
Ae [Sección Transversal Magnética Efectiva] = 387,3 mm2
Amin [Sección de Conductor Mínimo] = 382,6 mm2
Ve [Volumen Magnético Efectivo] = 71689 mm3

Peso = 340,0 g/set
Material : CF139

Al [nH] [Factor de Inductancia] = 4500 +30%/-20% (1,0 mT; 1,0 Khz; 25°C)
µiac [ Permeabilidad inicial ] = 2100 ± 20%
Pv [W/set] [Pérdida de potencia] ≤ 7,17 (100 mT; 100 Khz; 100°C)

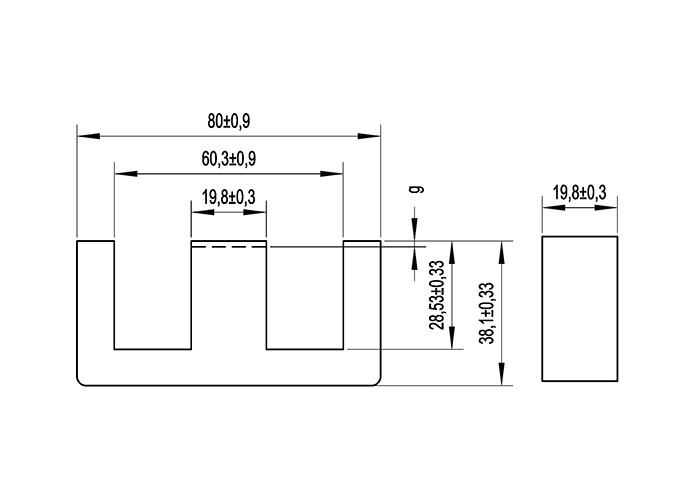

-Ver Plano en Solapa-

El núcleo puede suministrarse con diferentes valores de gap.

Por favor consulte por valores disponibles.
