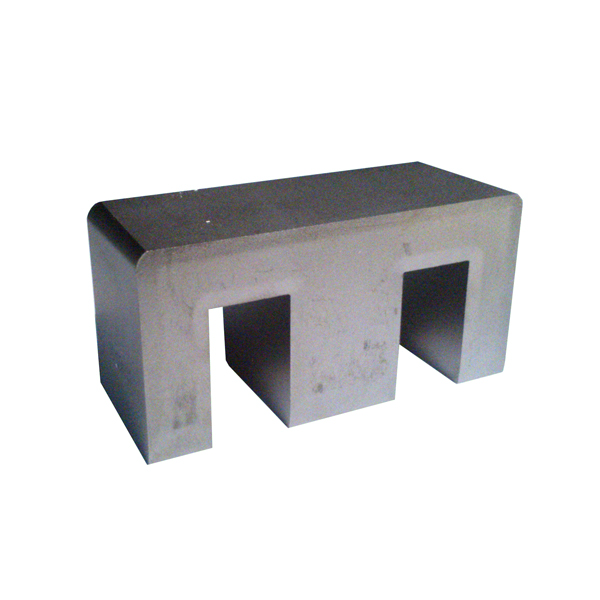

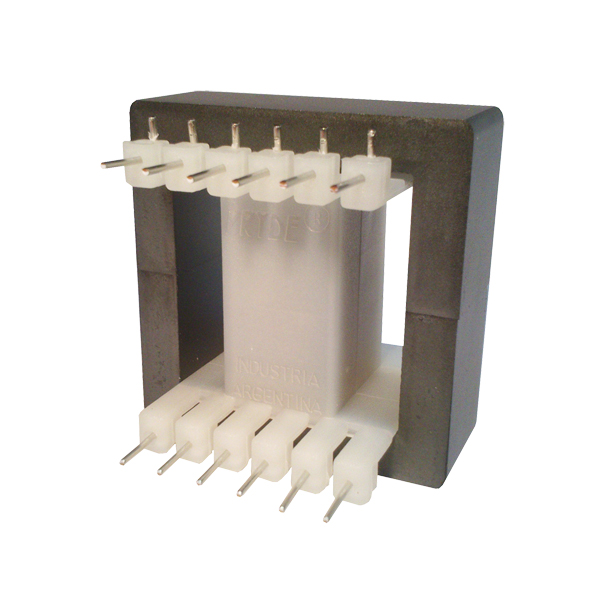

Los valores expresados debajo, corresponden a un set de dos piezas sin gap. Sin embargo los ferrites tipo E, son suministrados por unidad.

le [Longitud de la Trayectoria Magnética] = 97,0 mm
Ae [Sección Transversal Magnética Efectiva] = 240,0 mm2
Amin [Sección de Conductor Mínimo] = 229,0 mm2
Ve [Volumen Magnético Efectivo] = 23300,0 mm3

Peso = 112,0 g/set
Material : CF139

Al [nH] [Factor de Inductancia] = 5400+30%/-20% (1,0 mT; 1,0 Khz; 25°C)
B [mT] [Densidad de Flujo Remanente] =     (250 A/m; 16 Khz; 100°C)
P [W/set] [Pérdida de Potencia] ≤ 2,33 (100,0 mT; 100 Khz; 100°C)

El núcleo puede suministrarse con diferentes valores de gap.
Por favor consulte por valores disponibles.

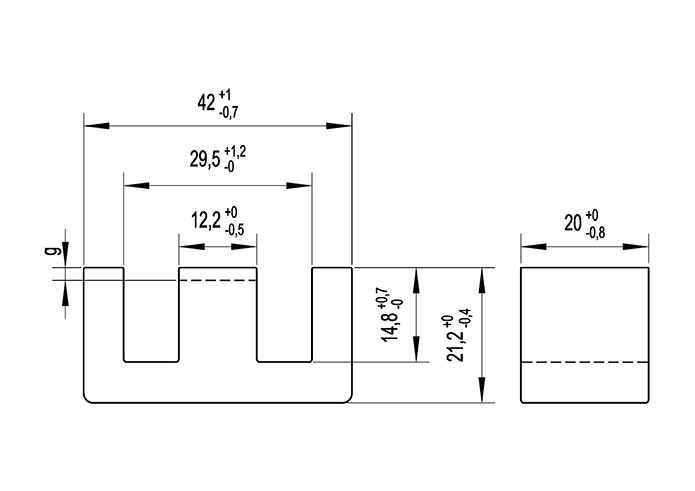

- Ver plano en Solapa -
