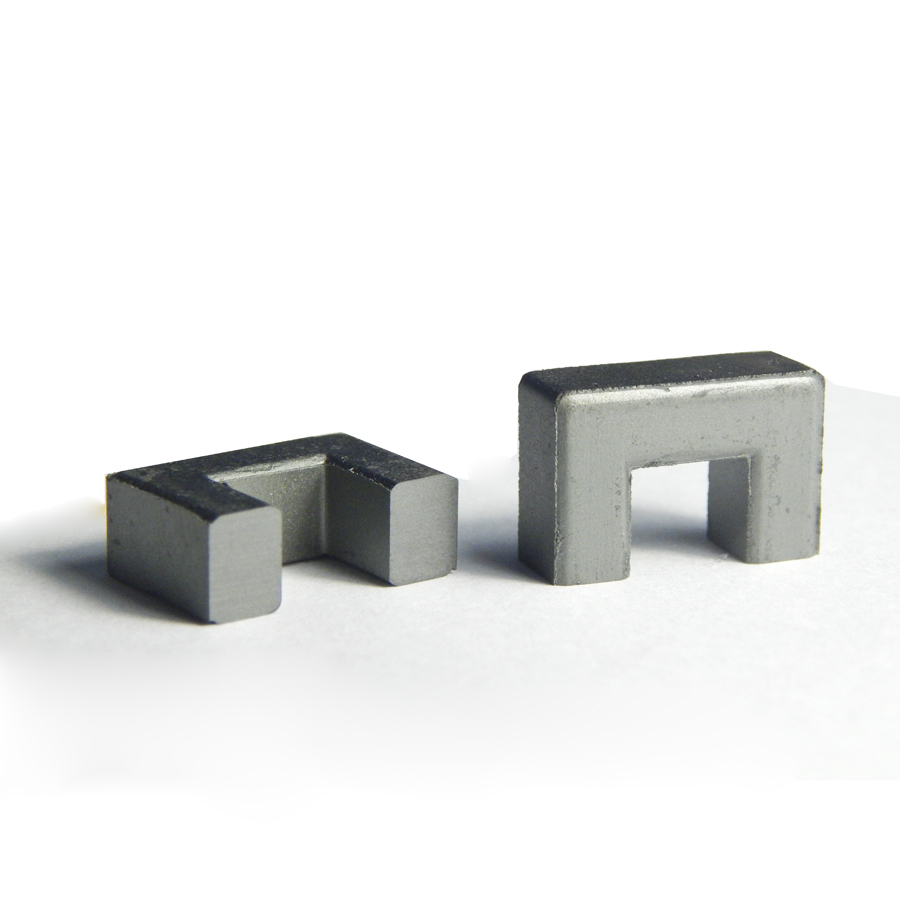

Los valores expresados debajo, corresponden a un set de dos piezas sin gap. Sin embargo los ferrites tipo E, son suministrados por unidad.

le [Longitud de la Trayectoria Magnética] = 52,0 mm
Ae [Sección Transversal Magnética Efectiva] = 27,0 mm2
Amin [Sección de Conductor Mínimo] = 25,8 mm2
Ve [Volumen Magnético Efectivo] = 1404,0 mm3

Peso = 7,0 g/set
Material : CF295

Al [nH] [Factor de Inductancia] = 1250,0 +30%/-20% (1,0 mT; 1,0 Khz; 25°C)
Bmax [mT] [Densidad de Flujo ] >     (250 A/m; 16 Khz; 100°C)
Pv [W/set] [Pérdida de potencia] ≤      (100 mT; 100 Khz; 100°C)

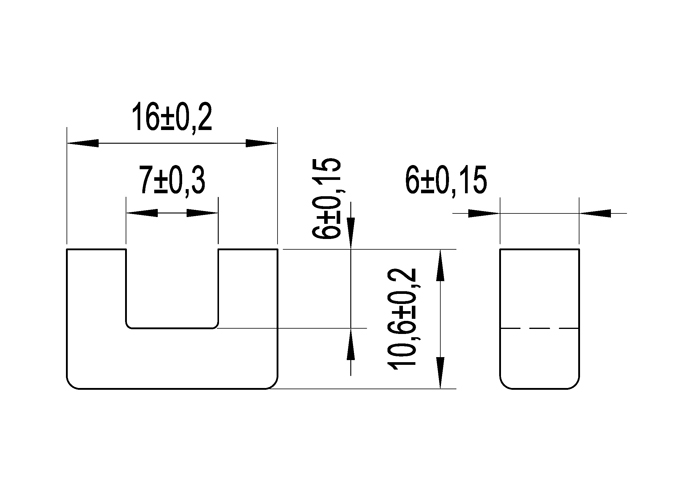

-Ver Plano en Solapa-
