Los valores expresados debajo, corresponden a un set de dos piezas sin gap. Sin embargo los ferrites tipo E, son suministrados por unidad.

le [Longitud de la Trayectoria Magnética] = 368,0 mm
Ae [Sección Transversal Magnética Efectiva] = 840,0 mm2
Amin [Sección de Conductor Mínimo] = 826,1 mm2
Ve [Volumen Magnético Efectivo] = 310.800,0 mm3

Peso = 1.500,0 g/set
Material : CF139

Al [nH] [Factor de Inductancia] = 5600,0 +30%/-20% (1,0 mT; 1,0 Khz; 25°C)
µ iac [ Permeabilidad inicial ] = 2100 ± 20%

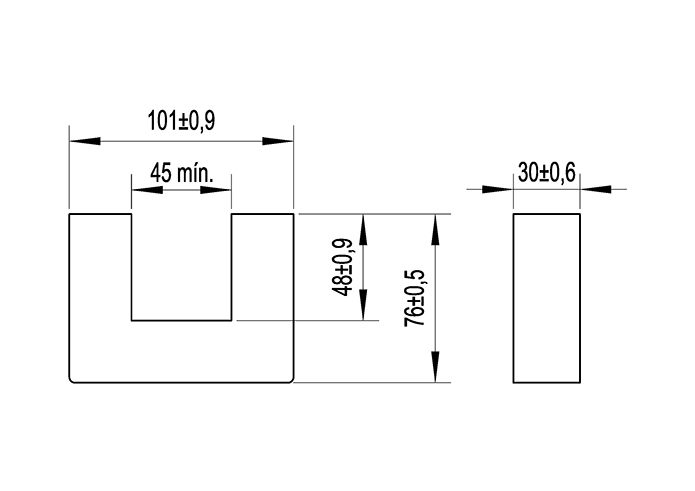

-Ver Plano en Solapa-
