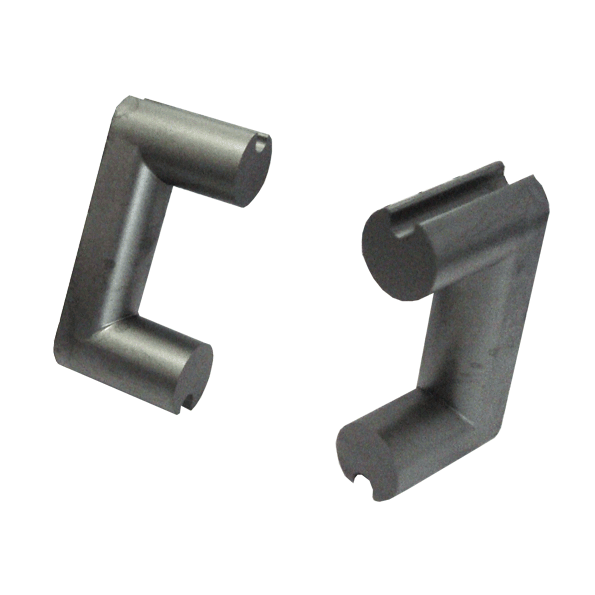

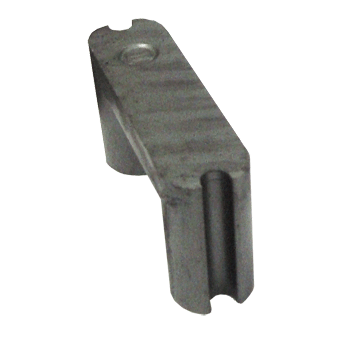

Los valores expresados debajo, corresponden a un set de dos piezas sin gap. Sin embargo los ferrites tipo U, son suministrados por unidad.

C1 [Parámetro de Inductancia del Núcleo] = 0,980 mm-1
le [Longitud de la Trayectoria Magnética] = 164 mm
Ae [Sección Transversal Magnética Efectiva] = 167 mm2]
Amin [Sección de Conductor Mínimo] = 160 mm2]
Ve [Volumen Magnético Efectivo] = 27270 mm3

Peso = 146,0 g/set
Material : Mf198

Al [nH] [Factor de Inductancia] = 2400±25% (0,25 mT; 10 Khz; 25°C)
B [mT] [Densidad de Flujo Remanente] = 320    (250 A/m; 16 Khz; 100°C)
P [W/set] [Pérdida de Potencia] = 3,55 (100 mT; 100 Khz; 100°C)

El núcleo puede suministrarse con diferentes valores de gap.
Por favor consulte por valores disponibles.

La tolerancia del gap depende de su valor (En la sección de datos adicionales se muestra la tabla con las tolerancias correspondientes).
